Corte general de luz sin saltar el diferencial en Carabanchel: ¿Qué está sucediendo?
Un fallo recurrente en el suministro eléctrico residencial es sufrir un corte general de luz sin saltar diferencial en Carabanchel. La vivienda queda repentinamente a oscuras, pero al revisar el cuadro de mando y protección, se observa que el interruptor diferencial sigue en posición elevada mientras que el Interruptor General Automático (IGA) ha disparado.
Esta situación genera desconcierto, ya que habitualmente se asocia la pérdida de energía a derivaciones a tierra o fallos de aislamiento que activarían la protección diferencial. Sin embargo, cuando es el IGA el que interrumpe el circuito de forma exclusiva, nos encontramos ante un problema vinculado al amperaje total de la instalación o al estado interno del propio elemento de protección.
Cuando el interruptor general salta sin saltar el diferencial en Carabanchel, la causa no radica en una fuga de corriente hacia la toma de tierra, sino en un exceso de intensidad eléctrica o en un fallo físico del mecanismo magnetotérmico. Para comprender el origen de la avería, es imprescindible analizar la función técnica diferenciada que cumple cada dispositivo dentro del cuadro eléctrico.
Diferencia técnica entre la función del IGA y la del interruptor diferencial
El Interruptor General Automático (IGA) y el Interruptor Diferencial (ID) son componentes con principios de funcionamiento completamente distintos, diseñados para proteger la instalación frente a riesgos diferentes. El IGA es un dispositivo magnetotérmico que supervisa la corriente total que atraviesa la vivienda, protegiendo los conductores principales contra sobrecargas e intensidades de cortocircuito.
Por su parte, el interruptor diferencial mide la suma vectorial de las corrientes que entran y salen del circuito a través del neutro y la fase. Si detecta una diferencia superior a su sensibilidad nominal (habitualmente 30 mA en entornos residenciales), interpreta que existe una fuga a tierra —lo que podría significar un riesgo de electrocución— e interrumpe el paso de energía inmediatamente.
Por este motivo, una avería interruptor general en Carabanchel que no afecte al diferencial indica con claridad que no hay una corriente desviándose hacia la estructura o el cable de protección de tierra. La causa directa es una sobreintensidad que supera el límite de corriente asignado al IGA o una alteración en la respuesta de su curva térmica.
Sobrecarga continuada por consumo simultáneo en la vivienda
La causa más habitual de este comportamiento en los hogares del distrito de Carabanchel es el salto de IGA por sobrecarga. Las viviendas de barrios como Vista Alegre, San Isidro o Abrantes han ido incorporando progresivamente nuevos electrodomésticos de alta potencia, como sistemas de climatización por bomba de calor, placas de inducción o termos eléctricos, sobre redes diseñadas originalmente para consumos más reducidos.
Cuando se conectan simultáneamente varios receptores de gran demanda, la corriente acumulada supera el valor nominal nominal del IGA (por ejemplo, 25A o 32A). A diferencia de un cortocircuito, donde la desconexión es instantánea por la acción del disparo magnético, una sobrecarga actúa activando la bilámina térmica del interruptor.
Este bimetal interno se va calentando paulatinamente a medida que la corriente sobrepasa el umbral permitido. Si la demanda excesiva se mantiene durante minutos, el calor acumulado dilata la lámina hasta accionar el trinquete mecánico que abre el circuito. Por esta razón, el interruptor general salta tras llevar un tiempo funcionando varios electrodomésticos a la vez.
Fatiga térmica y desgaste mecánico del propio interruptor general
No todas las interrupciones del IGA se deben a un exceso real de demanda. En multitud de inspecciones técnicas en Carabanchel constatamos que la causa principal es la fatiga térmica del propio automatismo, derivada de años de trabajo a temperaturas elevadas o de múltiples disparos previos.
Los componentes internos de los magnetotérmicos sufren una degradación progresiva. Con el paso de los años y los ciclos de calentamiento y enfriamiento, la tira bimetálica pierde su calibración original de fábrica. Un IGA envejecido o desgastado mecánicamente puede disparar a corrientes muy inferiores a su valor nominal indicado en la carátula.
Asimismo, un apriete deficiente en las bornes de conexión del IGA genera un punto caliente debido al aumento de la resistencia de contacto. El calor transmitido por el propio cable directamente al cuerpo del interruptor provoca que el sensor bimetálico detecte una falsa sobrecarga, haciendo saltar la palanca aunque el consumo eléctrico real de la vivienda sea moderado.
Diagnóstico y protocolo técnico para localizar el origen del salto
Para solucionar una avería de estas características con rigor técnico, es necesario ejecutar una serie de comprobaciones mediante instrumentación especializada en el cuadro principal de la vivienda.
El profesional cualificado sigue un procedimiento analítico para determinar si el problema reside en el patrón de uso, el equilibrado de cargas o el deterioro del equipamiento eléctrico.

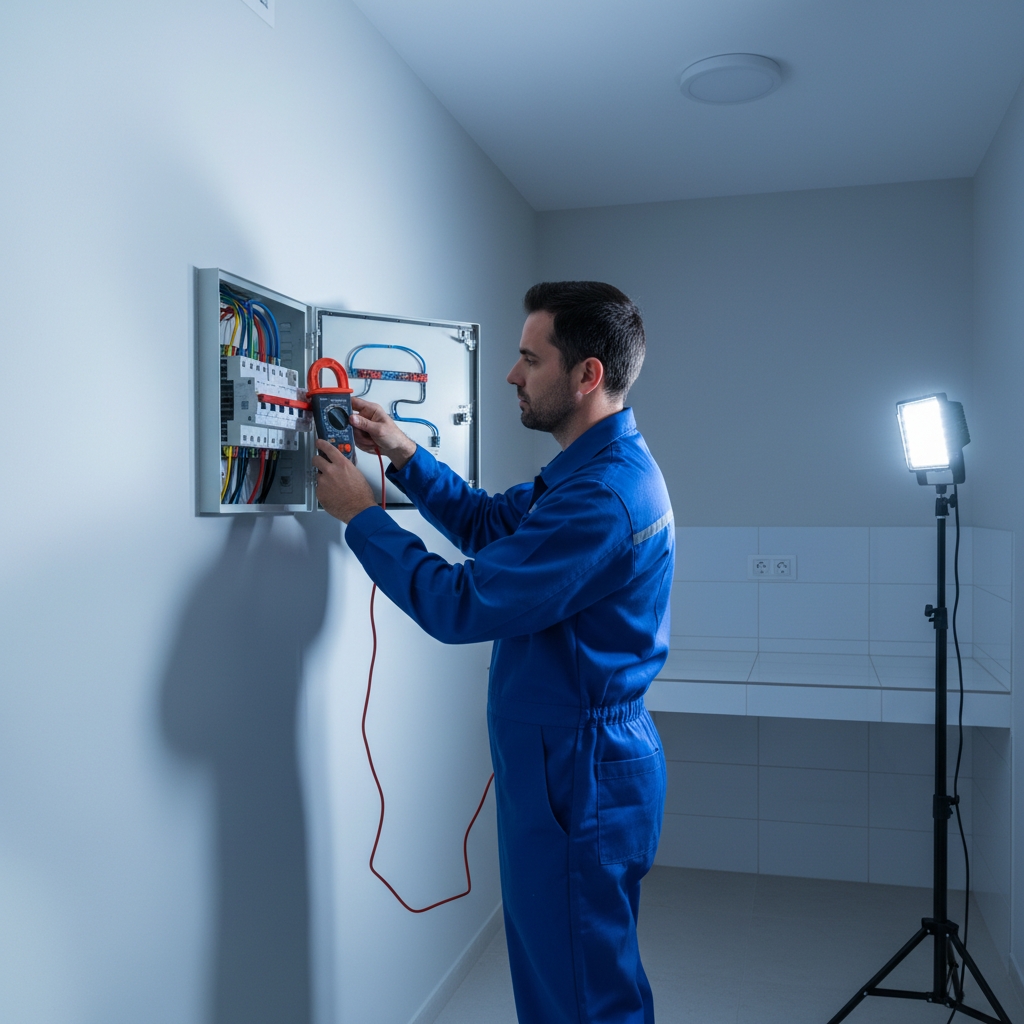

- Medición con pinza amperimétrica: Se analiza el consumo en amperios en la entrada del IGA mientras la vivienda funciona a pleno rendimiento, comprobando si se excede la corriente nominal asignada.
- Inspección con termografía infrarroja: Permite detectar puntos calientes en las pletinas y bornes del interruptor general, identificando reaprietes necesarios o fallos de contacto.
- Comprobación de curvas de disparo: Se evalúa si el salto se produce de forma coherente con la curva B, C o D asignada al automatismo.
- Revisión de los Pequeños Interruptores Automáticos (PIA): Se verifica que los circuitos secundarios tengan la capacidad adecuada para evitar que las sobrecargas parciales repercutan directamente en el cuadro general.
Solución técnica y sustitución del automatismo averiado
Si el diagnóstico confirma que el salto se debe al desgaste o descalibración del bimetal, la única solución definitiva y segura es la sustitución del Interruptor General Automático por un módulo de gama profesional de idénticas características nominales y capacidad de corte.
En los casos donde la causa sea un exceso real de potencia demandada por el equipamiento del hogar, el técnico evaluará la distribución de líneas secundarias o la necesidad de adaptar la capacidad técnica de la instalación previo saneamiento de las conexiones.
Manipular el cuadro eléctrico sin formación técnica o intentar rearmar forzadamente un IGA sobrecalentado entraña severos riesgos para la seguridad de la vivienda. Si experimentas un fallo continuado en tu instalación, solicita electricista urgente para restablecer el servicio con totales garantías de funcionamiento.
Preguntas frecuentes
¿Por qué salta el IGA pero el diferencial no se mueve?
Porque el IGA salta ante excesos de corriente (sobrecargas o cortocircuitos), mientras que el diferencial solo actúa cuando hay una fuga de electricidad hacia la toma de tierra. Si solo salta el general, el problema es de consumo o fallo del propio mecanismo magnetotérmico.
¿Puede saltar el interruptor general aunque tenga pocos electrodomésticos encendidos?
Sí. Si el IGA padece fatiga térmica o un falso contacto en sus bornes, el calor acumulado engaña a su bilámina interna, provocando el disparo del automático aun con consumos bajos.
¿Es peligroso rearmar continuamente el IGA cuando salta en Carabanchel?
Sí, rearmar de forma insistente un automátismo que se ha disparado por sobretemperatura fuerza los componentes mecánicos internos y puede terminar deteriorando la aislación de los cables de la instalación.
¿Qué debo hacer si el interruptor general no se mantiene arriba?
Apaga todos los electrodomésticos de mayor consumo y desconecta los PIA del cuadro. Intenta rearmar el IGA. Si sigue cayéndose de inmediato, el dispositivo está dañado o existe un cortocircuito grave. Solicita la asistencia de un especialista técnico.
